1. Auflage: Ø 150 mm, unten glatt, 10 mm hoch ohne Fugensteg
2. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 4 x 10 mm
3. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 4 x 20 mm
4. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 6 x 20 mm
5.Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 6 x 10 mm
6. Auflage: Ø 150 mm, unten glatt, 20 mm hoch ohne Fugensteg
7. Auflage: Ø 150 mm, unten glatt, 20 mm hoch Fugensteg: 4 x 10 mm
8. Auflage: Ø 150 mm, unten glatt, 20 mm hoch Fugensteg: 4 x 20 mm
9. Auflage: Ø 150 mm, unten glatt, 20 mm hoch Fugensteg: 6 x 20 mm
10. Auflage: Ø 150 mm, unten glatt, 20 mm hoch Fugensteg: 6 x 10 mm

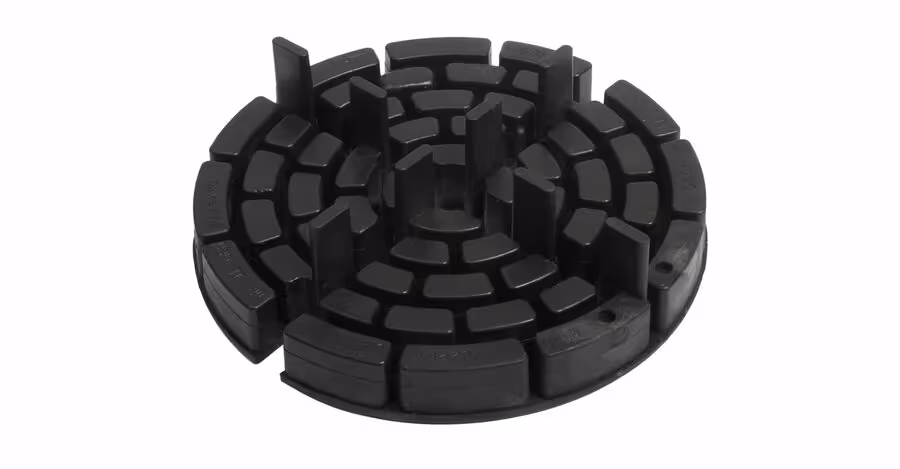

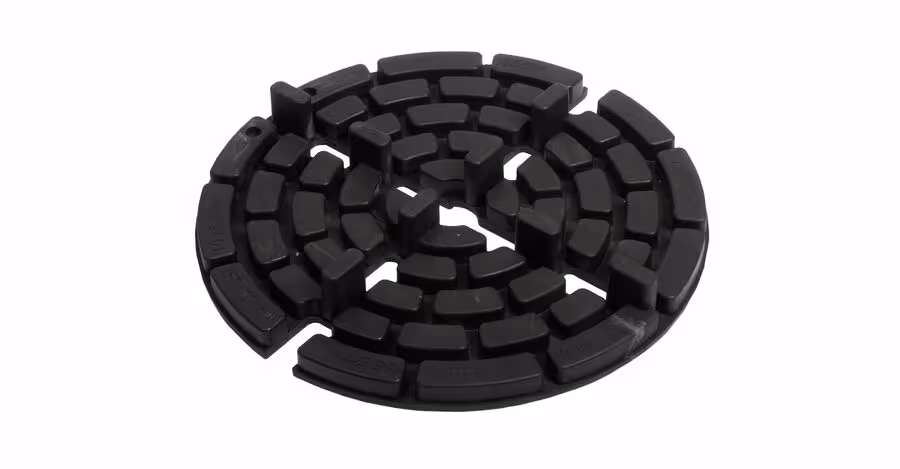

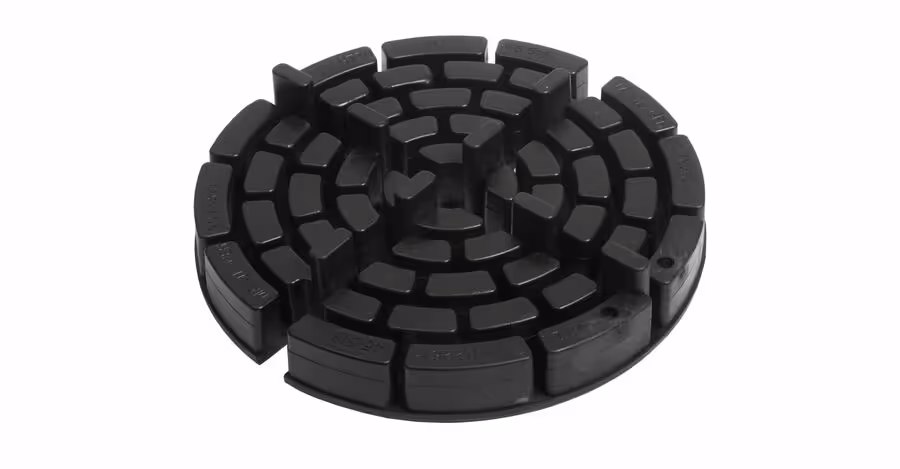

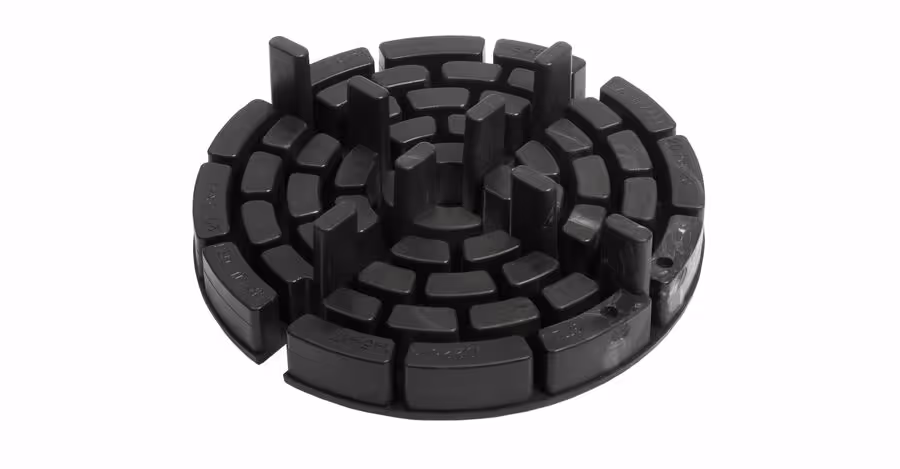

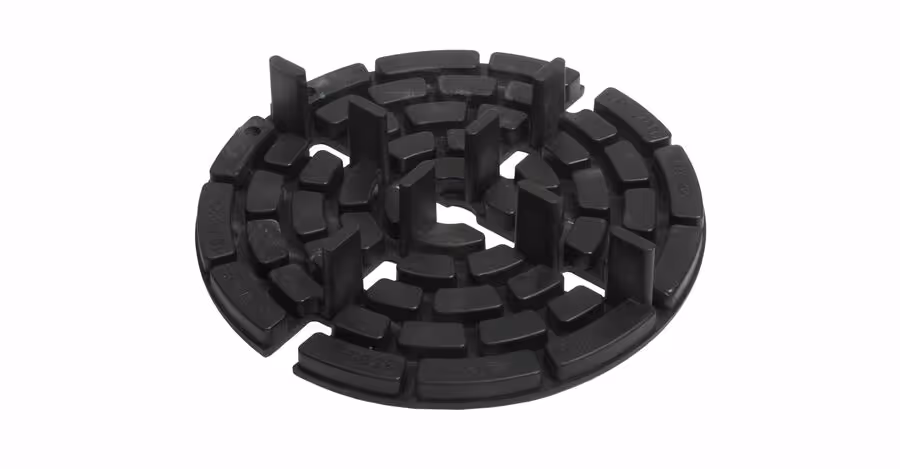

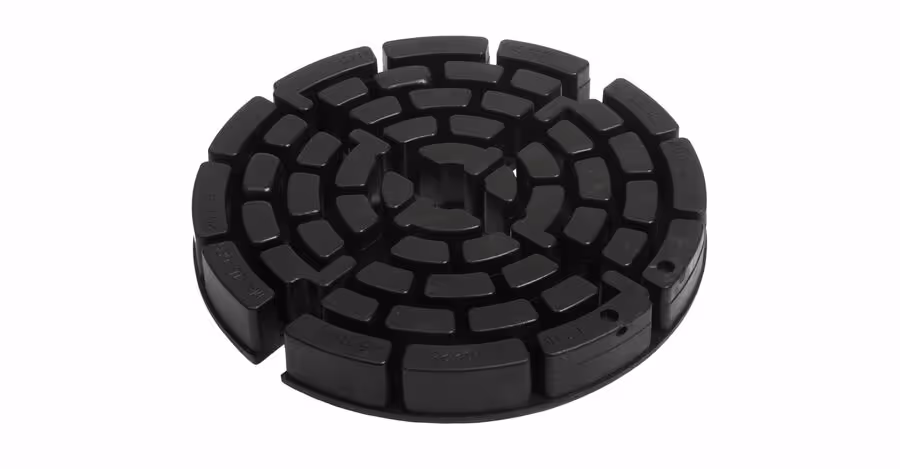

MAXI-Plattenlager
Sie möchten Platten auf einem Untergrund verlegen, der Höhenunterschiede aufweist? Hier kommt der große Auftritt von MAXI, unserem stapelbaren Plattenlager!
1. Auflage: Ø 150 mm, unten glatt, 10 mm hoch ohne Fugensteg
2. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 4 x 10 mm
3. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 4 x 20 mm
4. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 6 x 20 mm
5. Auflage: Ø 150 mm, unten glatt, 10 mm hoch Fugensteg: 6 x 10 mm
6. Auflage: Ø 150 mm, unten glatt, 20 mm hoch ohne Fugensteg
7. Auflage: Ø 150 mm, unten glatt, 20 mm hoch Fugensteg: 4 x 10 mm
Außenbereich: für Platten auf Balkonen, Terrassen, Dachterrassen, Gehwegen, Gründächern und Hubböden.
Durchmesser: 150 mm,
Auflagenhöhe: 10 / 20 mm
Fugenstegbreite: 0 / 4 / 6 mm,
Fugensteghöhe 0 / 10 / 20 mm
Gesamtfläche 176 cm² (Fläche für die berechnete WD-Druckfestigkeit = 160 cm²)

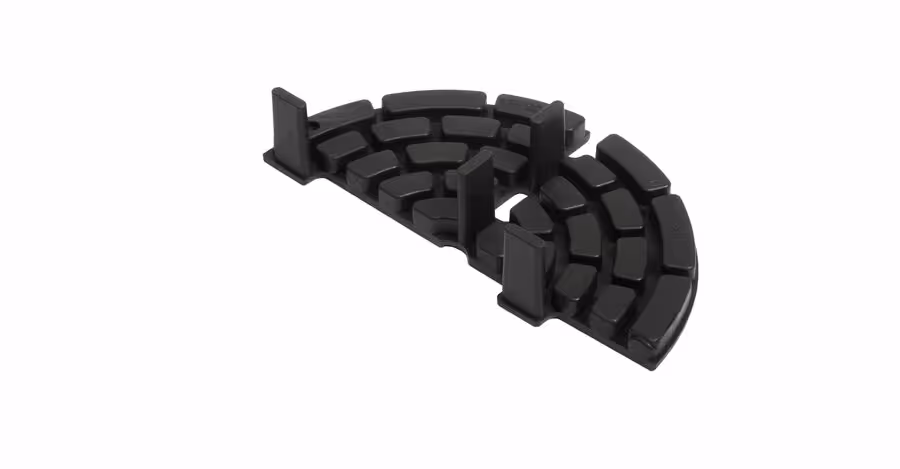

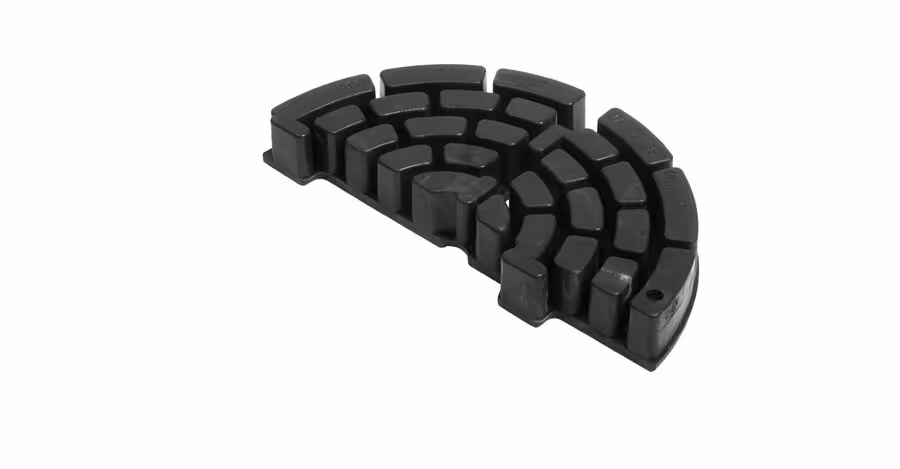

Teilbar in 2 Hälften oder 4 Ecken. Alle Lager sind auch als Randstücke erhältlich
Maxilager sind stapelbar (bis zu 6 übereinander)
Kombinierbar mit der MAXI-Ausgleichsscheibe, Stärke 3 mm und den Ausgleichsblättchen 1 mmDas MAXI-Lager ist in den verschiedenen Stärken auch untereinander kombinierbar. Maximal empfohlener Höhenausgleich 12 cm (6 Stück).
Polyvinylchlorid – Weich-PVC-P (P = plasticized)Rohdichte: 1,20 – 1,35 g/cm³Von -10 bis +105°C formtemperaturbeständigBrandklasse B2 Trittschalldämmung MAXI 10 / 4 x 10: ∆Lw = 11 dB 1Trittschalldämmung MAXI 20 / 4 x 10: ∆Lw = 13 dB 1
(1 Für geprüften Dachaufbau ohne Wärmedämmung)Rutschhemmende Unterseite und abgerundete Kanten, daher kein Einschneiden in die Abdichtung möglich
5.000 kg je Viertelsegment × 4 = 20.000 kg pro Lager(Geprüft bei 23°C und 50% relativer Luftfeuchte)
MAXI-Plattenlager
Die MAXI-Plattenlager von PLATTENFIX bieten Ihnen alle Vorteile der STANDARD-Plattenlager, sind aber zusätzlich stapelbar, um Höhenunterschiede des Untergrunds auszugleichen. Bitte beachten Sie beim Stapeln, dass die Fugenbreite bei allen Lagern identisch ist.
Stapelbare Plattenlager gegen Unebenheiten
Für feinere Unebenheiten kombinieren Sie die MAXI-Plattenlager mit den Ausgleichsblättchen oder den MAXI-Ausgleichsscheiben – so lassen sich noch ein bzw. drei weitere Millimeter ausgleichen. Das Verlegen ist so leicht wie beim STANDARD-Plattenlager: Die PLATTENFIX-Scheiben lassen sich an Kanten und Ecken leicht in halbe oder Viertelscheiben teilen – oder Sie wählen für die Kanten gleich ein vorgefertigtes MAXI-Randstück.
Das Verlegen der Platten mit PLATTENFIX-Lagern erfolgt immer nach demselben Prinzip, das wir Ihnen auf dieser Seite zeigen. Auf den folgenden Seiten gehen wir dann jeweils auf die verschiedenen PLATTENFIX-Lager ein.
Wir empfehlen, als erstes die maximalen Oberkanten des Plattenbelags mit geeignetem Werkzeug und Geräten auszuloten, damit erkennbar ist, welche Höhendifferenz mit zusätzlichen Ausgleichsscheiben überbrückt werden muss.
Nun sollte sich eine Quer- und eine Längsseite ausgesucht werden, um einen rechten Winkel für den Anfang der Plattenverlegung einzurichten. Es wird empfohlen, zwei Außenkanten (Traufe/Attika oder ähnliches) zu nutzen, um von diesen Kanten aus mit dem Verlegen von ganzen Platten aus der Ecke heraus im rechten Winkel zu beginnen.
A Die zu verlegenden Platten liegen immer mit einer Ecke auf einem Viertelstück eines Plattenlagers auf; an den Außenkanten B werden halbe Lager verbaut, sodass die Platten hier ebenfalls auf einem Viertelstück liegen. C in den Ecken werden Viertel verlegt.
Übrigens: Die Lager STANDARD und MAXI können Sie ganz leicht mit einem Cuttermesser halbieren und vierteln. Für VARIO und MULTI verwenden Sie einen Seitenschneider. Bei großformatigen Platten, die mittig unterstützt werden müssen, können Sie STANDARD und MAXI ohne Fugensteg verbauen.
D Die Fläche der zu verlegenden Platten sollte so aufgeteilt werden, dass kein Plattenzuschnitt kleiner als 13 cm ist.
Bitte beachten Sie, dass bei der Verlegung der STANDARD-Lager auf einer vorhandenen Abdichtung eine Trennschicht von mind. 200 g/m² Gesamtgewicht, bestehend aus wetter- und UV-beständiger PE-Folie oder Glasfaservlies, eingebracht werden muss.
MAXI Ausgleichsscheibe 3 mm
Ausgleichsblättchen in 1 mm
Plattenheber, Richtscheit, Wasserwaage, Cutter
