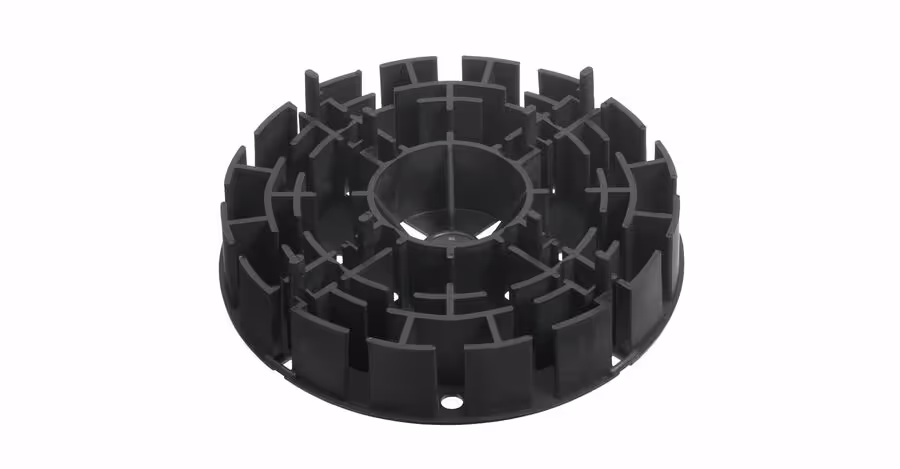

1. MULTI (teil- und stapelbar) Auflage: Ø 180 mm, 15 mm hoch, unten geripptFugensteg: 4 x 15 mm
2. MULTI+PLUS (teil- und stapelbar) Auflage: Ø 18 0 mm, 35 mm hoch, unten geripptFugensteg: 4 x 15 mm
3. MULTI und MULTI+PLUS sind miteinander kombinier- und bis zu siebenfach stapelbar, so gleichen sie Höhenunterschiede von bis zu 24,5 Zentimetern problemlos aus.
Außenbereich: für Platten auf Balkonen, Terrassen, Dachterrassen, Gehwegen, Gründächern und Hubböden.
Durchmesser: 180 mm,
Auflagenhöhe: MULTI 15 mm,
MULTI+PLUS 35 mm Fugenstegbreite: 4 mm,
Fugensteghöhe 15 mm
Gesamtfläche 254 cm² (Fläche für die berechnete WD-Druckfestigkeit = 230 cm²)
Teilbar in 2 Hälften oder 4 Ecken.
Es können maximal 7 Stück MULTI-Lager oder MULTI+PLUS-Lager aufeinander gestapelt werden oder 6 Stück MULTI-Lager / MULTI+PLUS plus mit einem der beiden VARIO-Lager.
Kombinierbar sind VARIO, VARIO MINI, MULTI und MULTI+PLUS sowie die MAXI-Ausgleichsscheibe.
Polyvinylchlorid – Weich-PVC-P (P = plasticized)Rohdichte: 1,20 – 1,35 g/cm³Von -10 bis +105°C formtemperaturbeständigBrandklasse B2 Trittschalldämmung MAXI 10 / 4 x 10: ∆Lw = 11 dB 1Trittschalldämmung MAXI 20 / 4 x 10: ∆Lw = 13 dB 1
(1 Für geprüften Dachaufbau ohne Wärmedämmung)Rutschhemmende Unterseite und abgerundete Kanten, daher kein Einschneiden in die Abdichtung möglich
5.000 kg je Viertelsegment × 4 = 20.000 kg pro Lager(Geprüft bei 23°C und 50% relativer Luftfeuchte)
Plattenlager für große HöhenunterschiedeMAXI-Plattenlager
Die MULTI-Lager können außerdem mit den VARIO-Lagern kombiniert werden, um Höhenunterschiede noch feiner zu nivellieren. Dank ihrer großen Auflagefläche und hohen Belastbarkeit sind die MULTI-Lager auch hervorragend für Keramikplatten geeignet!.
Das Verlegen der Platten mit PLATTENFIX-Lagern erfolgt immer nach demselben Prinzip, das wir Ihnen auf dieser Seite zeigen. Auf den folgenden Seiten gehen wir dann jeweils auf die verschiedenen PLATTENFIX-Lager ein.
Wir empfehlen, als erstes die maximalen Oberkanten des Plattenbelags mit geeignetem Werkzeug und Geräten auszuloten, damit erkennbar ist, welche Höhendifferenz mit zusätzlichen Ausgleichsscheiben überbrückt werden muss.
Nun sollte sich eine Quer- und eine Längsseite ausgesucht werden, um einen rechten Winkel für den Anfang der Plattenverlegung einzurichten. Es wird empfohlen, zwei Außenkanten (Traufe/Attika oder ähnliches) zu nutzen, um von diesen Kanten aus mit dem Verlegen von ganzen Platten aus der Ecke heraus im rechten Winkel zu beginnen.

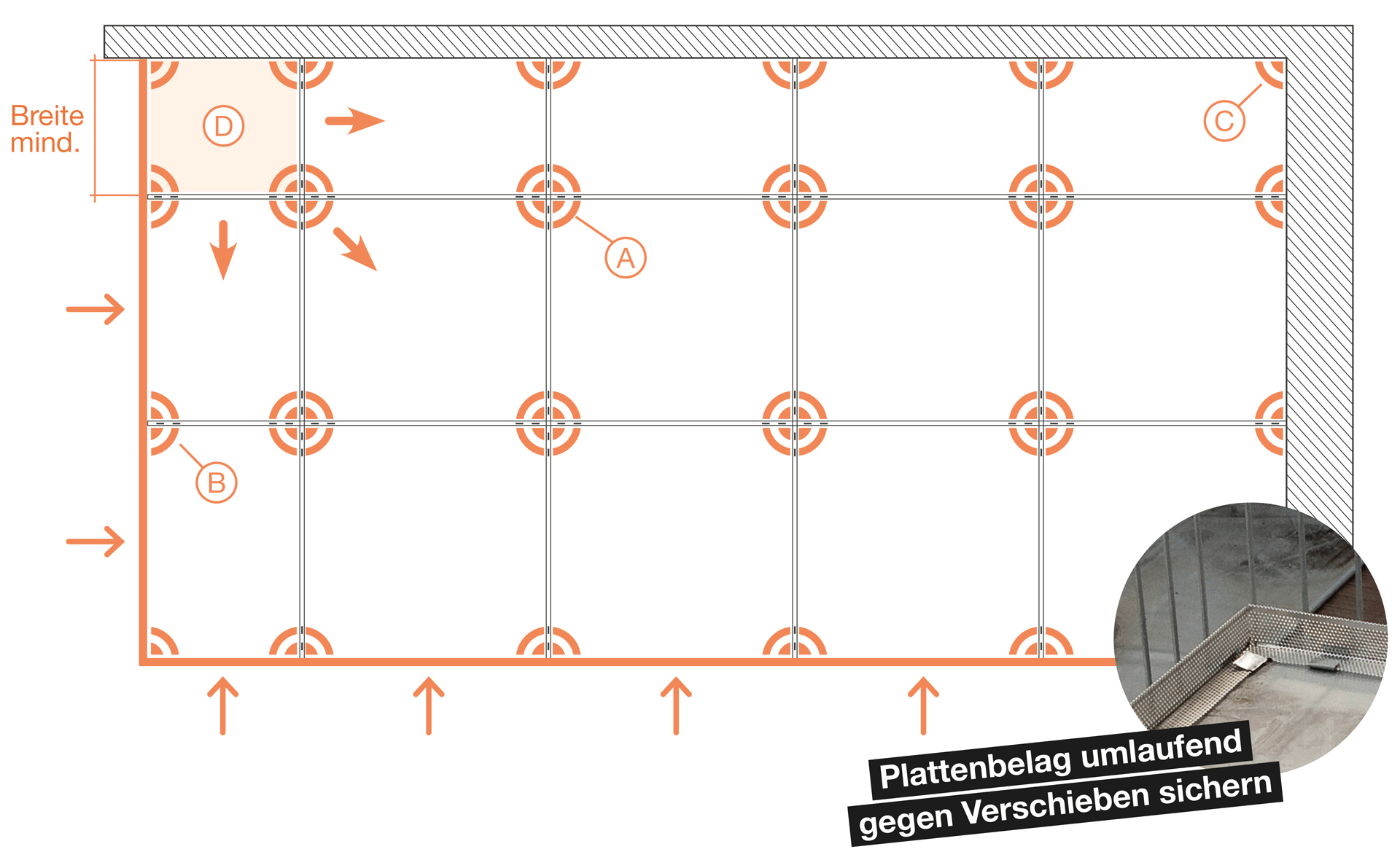

A Die zu verlegenden Platten liegen immer mit einer Ecke auf einem Viertelstück eines Plattenlagers auf; an den Außenkanten B werden halbe Lager verbaut, sodass die Platten hier ebenfalls auf einem Viertelstück liegen. C in den Ecken werden Viertel verlegt.
Übrigens: Die Lager STANDARD und MAXI können Sie ganz leicht mit einem Cuttermesser halbieren und vierteln. Für VARIO und MULTI verwenden Sie einen Seitenschneider. Bei großformatigen Platten, die mittig unterstützt werden müssen, können Sie STANDARD und MAXI ohne Fugensteg verbauen.
D Die Fläche der zu verlegenden Platten sollte so aufgeteilt werden, dass kein Plattenzuschnitt kleiner als 19 cm ist.
Die Verlegung kann ohne Schutzlagen zwischen Abdichtung und Stelzlager erfolgen.
MULTI und MULTI+PLUSmit MAXI-Ausgleichsscheiben
MULTI+PLUS, MULTI und VARIO und Rückdrehsicherung
Plattenheber, Richtscheit, Wasserwaage, Cutter
