Beim VARIO, VARIO MINI, MULTI und MULTI+PLUS kann durch Auflegen einer MAXI-Ausgleichsscheibe auf das Lager eine geringe Trittschalldämmung erzielt werden.
Bitte wenden Sie sich an Ihren Plattenhersteller, um sicher zu gehen, dass diese auf Plattenlagern verlegt werden können und halten Sie sich an die Herstellerempfehlungen.
Wir weisen darauf hin, dass eine stabile Randbefestigung zwingend vorhanden sein muss. Bitte beachten Sie hierbei die verschiedenen Fachvorschriften wie Dachdeckerfachregel und Flachdachrichtlinien sowie die DIN 18195 Teil 5 + 9 und halten Sie Rücksprache mit dem ausführenden Fachbetrieb.
Der Höhenausgleich ist abhängig von der verwendeten Plattengröße!
Bei einer Plattengröße von 60 x 60 cm können max. 1,25 cm bzw. 1,25 %/m ausgeglichen werden.
In Kombination mit einem MULTI 2,5 cm bzw. 2,5 %/m.
Bei einer Plattengröße von 50 x 50 cm können max. 1,50 cm bzw. 1,50 %/m ausgeglichen werden.
In Kombination mit einem MULTI 3,00 cm bzw. 3,0 %/m.
Bei einer Plattengröße von 40 x 40 cm können max. 1,875 cm bzw. 1,875 %/m ausgeglichen werden.
In Kombination mit einem MULTI 3,75 cm bzw. 3,75 %/m.
Brandklasseneinstufung nach UL 94 = HB entspricht B2
MAXI 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)
MULTI / MULTI+PLUS 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)
STANDARD 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)
VARIO / VARIO MINI bei 35mm Zahnradhöhe = 19,2 kN je Zahnrad*4 = 78,80kN pro Lager
bei 50mm Zahnradhöhe = 13,6 kN je Zahnrad*4 = 54,40kN pro Lager
(Geprüft bei 23 °C und 50% relative Luftfeuchte)
Zur Verwendung auf Hofflächen sowie auf Garagenauffahrten mit anschließendem PKW-Betrieb müssen die Rasenfugenkreuze zusätzlich mit einem wasserdurchlässigem Einkornmörtel (mind. 10mm tief) stabilisiert werden (z.B. Firma Schomburg oder Firma PCI Pavifix). Ob der Untergrund und der Verlegeaufbau für den PKW-Betrieb geeignet sind, muss durch den ausführenden Handwerksbetrieb geprüft werden. Das Abrütteln der verlegten Pflasterflächen muss vor dem Verfüllen der Fugen durchgeführt werden, da sonst die Fugenkreuze wieder nach oben gedrückt werden und sichtbar sind.
Für dieses Problem können mehrere Faktoren die Ursache sein
:die Platten wurden zu locker verlegt (zu viel Spiel)
an den Rändern und/oder den Außenkanten haben die Platten zu viel Luft zum Wandanschluss
Fugenkreuze sind nicht exakt eingearbeitetes
ist keine Außenkante (Schubkante) vorhanden
Siehe Tabelle > PDF-Download

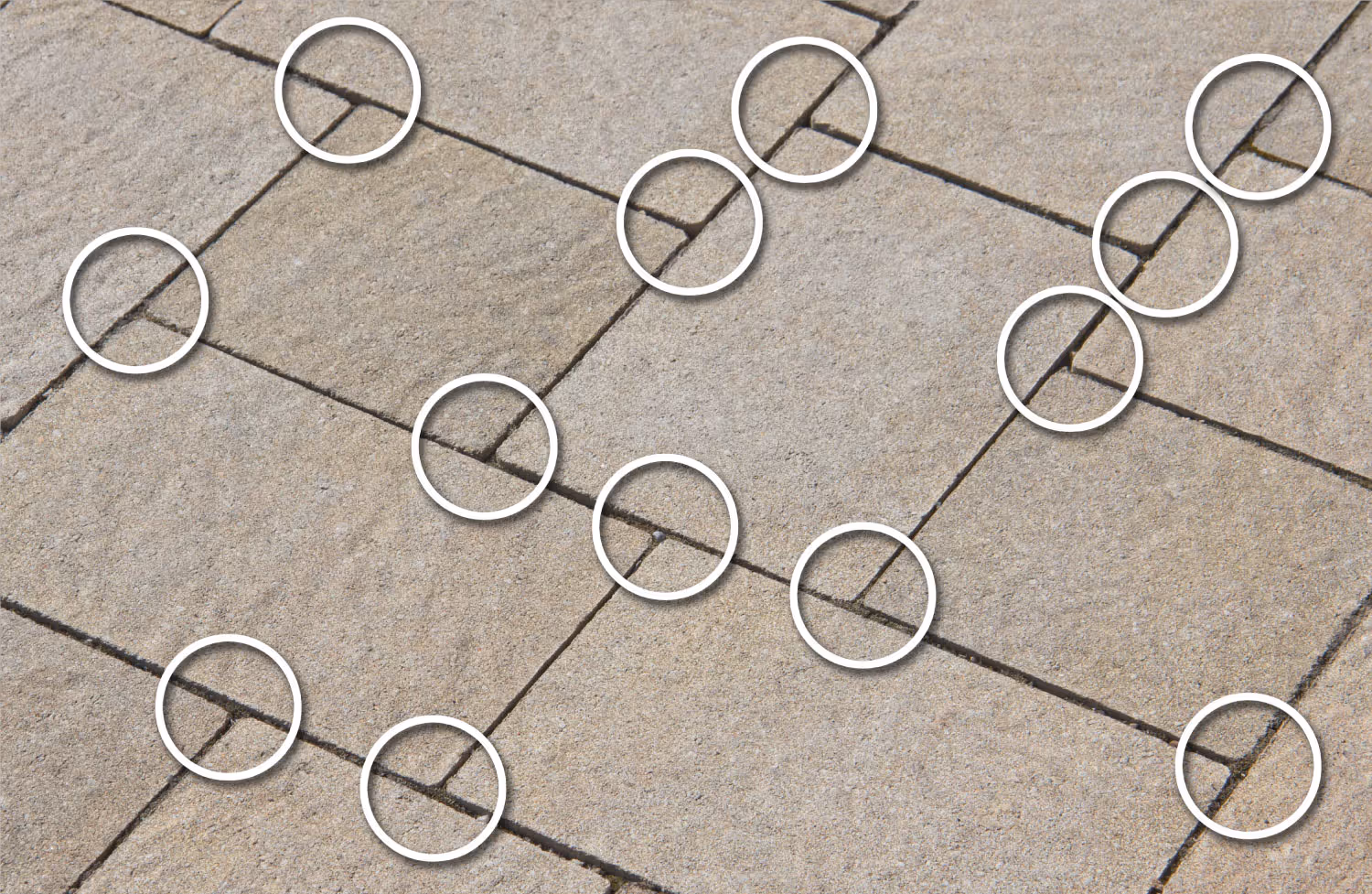

Läuferverband
Ein klassisches Verlegemuster, gehört zu den häufigsten Verlegearten, hohe Stabilität, einfach zu verlegen
Kreuzverband
Die Plattenverlegung im Kreuzverband ist die meist verwendete Verlegeart. Sie kann gerade zur Wand oder diagonal ausgeführt werden.
Fischgrät-/Ellbogen-Verband
Lebhaftes optisches Bild, strukturbetont, besonders stabil, weil die um 45 Grad versetzten Klinker einen sehr festen Verbund besitzen.

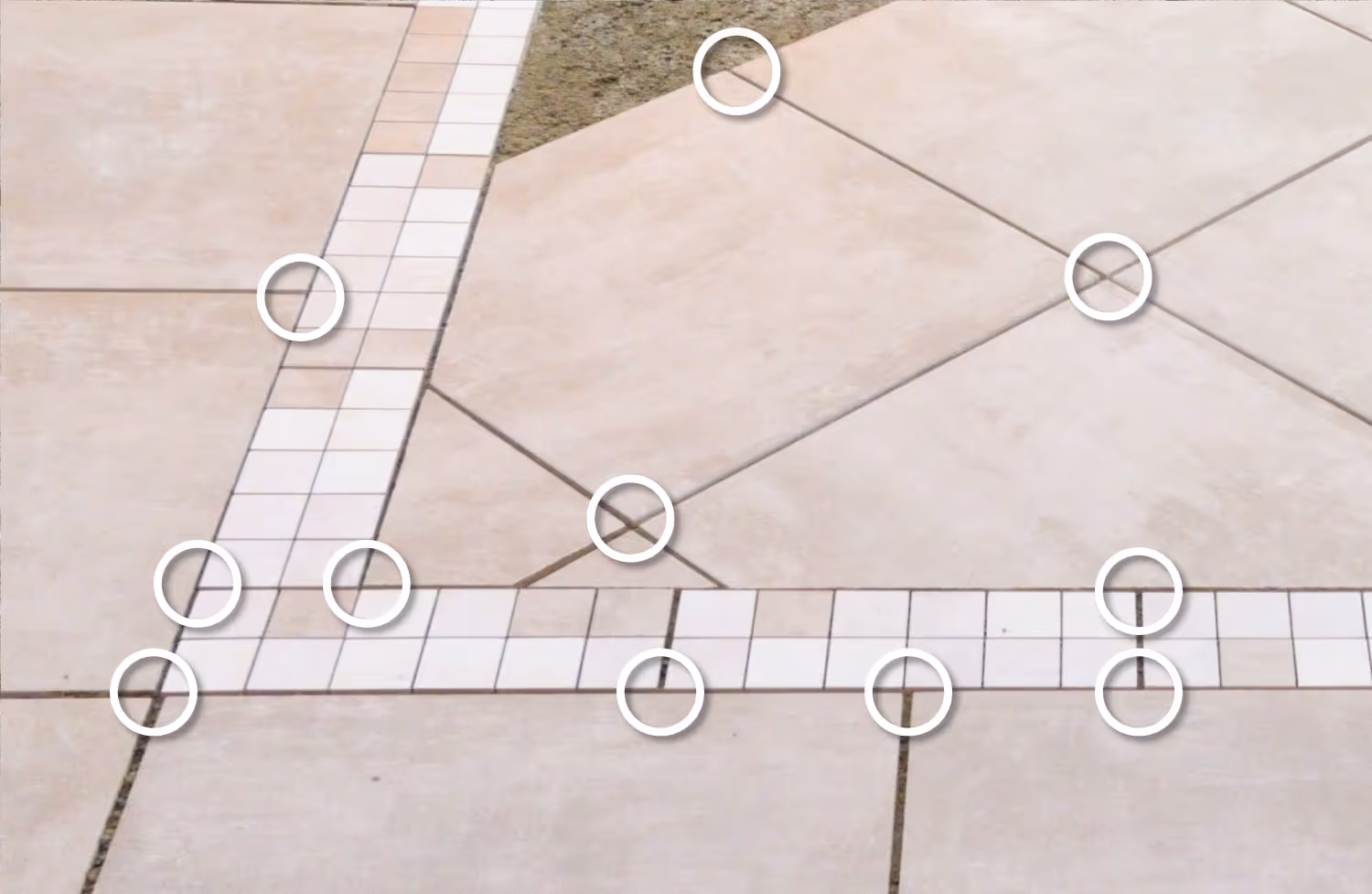

Pflaster
Durch die Plattenfix Fugenkreuze können Pflastersteine in beliebigen Verlegemustern schnell und einfach verlegt werden.
Diagonalverband
Wird im Winkel von 45 Grad zur Wegachse verlegt, wie der Fischgrätverband zeichnet er sich durch seine hohe Stabilität aus.
Römischer Verband
Ein Römischer Verband ist ein Fliesenmuster, bei dem mit unterschiedlich großen Fliesen oder Naturstein Formaten ein immer wiederkehrendes modulares Verlegemuster erzielt wird.
Reihenverband oder lineare Verlegemuster
Strenge Gliederung der Fläche, grafische Wirkung durch das klare Fugenraster, geringe Verbundwirkung, Verlegung exakt im Raster, damit gerade Fugenverläufe erzielt werden.
Parkettverband
Sehr gut für den Terrassen- und Gartenbereich geeignet, dekoratives optisches Bild, bietet sehr viele Variationsmöglichkeiten.

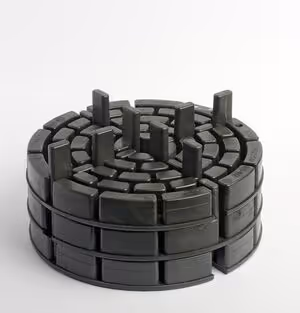

Je ein Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) gestapelt

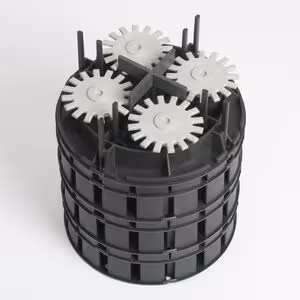

Je drei Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) mit VarioLager2 (Art.-Nr. 192169) und Fugenkreuz zur Rückdrehsicherung 4mm (Art.-Nr. 192145) gestapelt

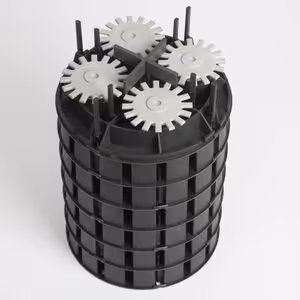

Sechs Multilager+PLUS (Art.-Nr. 193074) mit VarioLager2 (Art.-Nr. 192169) und Fugenkreuz zur Rückdrehsicherung 4mm (Art.-Nr. 192145) gestapelt

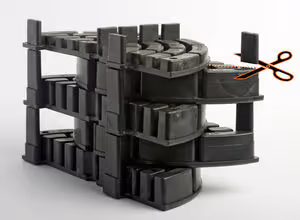

Je ein halbes Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) gestapelt

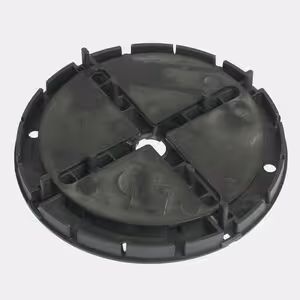

Alle MULTI-Lager (teil- und stapelbar) können, egal in welcher Kombination, bis zu 7-fach übereinander gestapelt werden. Um einen Gefälleausgleich zu erreichen, kann hier zusätzlich noch das VARIO (Art.-Nr. 192169) oder VARIO MINI (Art.-Nr. 193166) mit Fugenkreuz zur Rückdrehsicherung (Art.-Nr. 192145 4mm oder Art.-Nr. 192152 6mm) aufgebracht werden. In diesem Fall liegt die maximale Anzahl bei 6x MULTI oder MULTI+PLUS und 1 VARIO oder VARIO MINI.
Bitte beachten Sie die Druckfestigkeit der Unterkonstruktion beim Stapeln von halben Lagern.
Am einfachsten können Sie über unseren Bedarfsrechner die benötigte Menge bestimmen.
5-Punkt-Verlegung bedeutet, dass die Terrassenplatten an 5 Punkten auf Plattenlagern aufliegen. In der Regel ist immer ein Viertel eines Plattenlagers je Ecke verbaut und in der Mitte der Terrassenplatte wird ein weiteres ganzes Plattenlager ohne Fugensteg untergelegt. Dieses Vorgehen wird empfohlen, sobald eine Plattenseite länger als 60 cm ist.
Mögliche Gründe:
- Es ist keine ausreichende Randbefestigung vorhanden,
- die Platten wurden nicht aus der Ecke heraus verlegt oder
- die Platten wurden nicht eng genug aneinander verlegt.

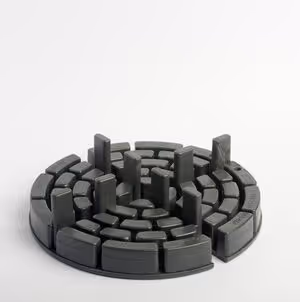

Alle MAXI-Lager (teil- und stapelbar) können, egal in welcher Kombination, bis zu 6-fach übereinander gestapelt werden. Bitte beachten Sie die Druckfestigkeit der Unterkonstruktion beim Stapeln von halben Lagern.

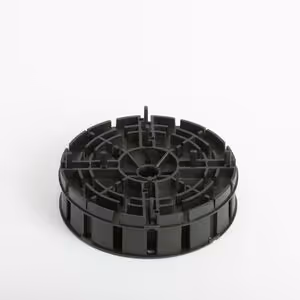

MAXI-Lager 20/6x20 (Art. Nr. 145417), 1-fach
MAXI-Lager 20/6x20 (Art. Nr. 145417), 3-fach

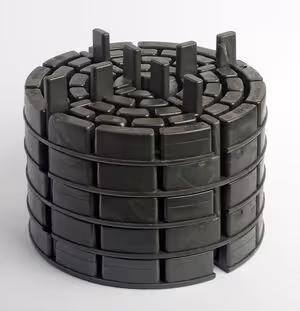

MAXI-Lager 20/6x20 (Art. Nr. 145417), 5-fach
4fach gestapelt MAXI-Randstücke 20/4x20 (Art.-Nr. 145325), darauf ein MAXI-Randstück 10/4x10 (Art.-Nr. 135227)
Da das Fugenkreuz mit Rückdrehsicherung (Art.-Nr. 192145: 4mm, Art.-Nr. 192152: 6 mm) nur eine Fugensteghöhe von 15 mm hat, können auch Keramik- und Feinsteinzeugplatten mit einer Höhe von 18-20 mm problemlos darauf verlegt werden.
(Bitte wenden Sie sich an Ihren Plattenhersteller, um sicher zu gehen, dass diese auf Plattenlagern verlegt werden können und halten Sie sich an die Herstellerempfehlungen.)
Beim VARIO, VARIO MINI, MULTI und MULTI+PLUS kann durch Auflegen einer MAXI-Ausgleichsscheibe auf das Lager eine geringe Trittschalldämmung erzielt werden.
Bitte wenden Sie sich an Ihren Plattenhersteller, um sicher zu gehen, dass diese auf Plattenlagern verlegt werden können und halten Sie sich an die Herstellerempfehlungen.
Wir weisen darauf hin, dass eine stabile Randbefestigung zwingend vorhanden sein muss.
Bitte beachten Sie hierbei die verschiedenen Fachvorschriften wie Dachdeckerfachregel und Flachdachrichtlinien sowie die DIN 18195 Teil 5 + 9 und halten Sie Rücksprache mit dem ausführenden Fachbetrieb.
Der Höhenausgleich ist abhängig von der verwendeten Plattengröße!
Bei einer Plattengröße von 60 x 60 cm können max. 1,25 cm bzw. 1,25 %/m ausgeglichen werden.
In Kombination mit einem MULTI 2,5 cm bzw. 2,5 %/m.
Bei einer Plattengröße von 50 x 50 cm können max. 1,50 cm bzw. 1,50 %/m ausgeglichen werden.
In Kombination mit einem MULTI 3,00 cm bzw. 3,0 %/m.
Bei einer Plattengröße von 40 x 40 cm können max. 1,875 cm bzw. 1,875 %/m ausgeglichen werden.
In Kombination mit einem MULTI 3,75 cm bzw. 3,75 %/m.
Zur Verwendung auf Hofflächen sowie auf Garagenauffahrten mit anschließendem PKW-Betrieb müssen die Rasenfugenkreuze zusätzlich mit einem wasserdurchlässigem Einkornmörtel (mind. 10mm tief) stabilisiert werden (z.B. Firma Schomburg oder Firma PCI Pavifix). Ob der Untergrund und der Verlegeaufbau für den PKW-Betrieb geeignet sind, muss durch den ausführenden Handwerksbetrieb geprüft werden. Das Abrütteln der verlegten Pflasterflächen muss vor dem Verfüllen der Fugen durchgeführt werden, da sonst die Fugenkreuze wieder nach oben gedrückt werden und sichtbar sind.
Für dieses Problem können mehrere Faktoren die Ursache sein:
- die Platten wurden zu locker verlegt (zu viel Spiel)
- an den Rändern und/oder den Außenkanten haben die Platten zu viel Luft zum Wandanschluss
- Fugenkreuze sind nicht exakt eingearbeitet
- es ist keine Außenkante (Schubkante) vorhanden
Siehe Tabelle > PDF-Download
Zur Verwendung auf Hofflächen sowie auf Garagenauffahrten mit anschließendem PKW-Betrieb müssen die Rasenfugenkreuze zusätzlich mit einem wasserdurchlässigem Einkornmörtel (mind. 10mm tief) stabilisiert werden (z.B. Firma Schomburg oder Firma PCI Pavifix). Ob der Untergrund und der Verlegeaufbau für den PKW-Betrieb geeignet sind, muss durch den ausführenden Handwerksbetrieb geprüft werden. Das Abrütteln der verlegten Pflasterflächen muss vor dem Verfüllen der Fugen durchgeführt werden, da sonst die Fugenkreuze wieder nach oben gedrückt werden und sichtbar sind.
Alle MULTI-Lager (teil- und stapelbar) können, egal in welcher Kombination, bis zu 7-fach übereinander gestapelt werden. Um einen Gefälleausgleich zu erreichen, kann hier zusätzlich noch das VARIO (Art.-Nr. 192169) oder VARIO MINI (Art.-Nr. 193166) mit Fugenkreuz zur Rückdrehsicherung (Art.-Nr. 192145 4mm oder Art.-Nr. 192152 6mm) aufgebracht werden. In diesem Fall liegt die maximale Anzahl bei 6x MULTI oder MULTI+PLUS und 1 VARIO oder VARIO MINI.
Bitte beachten Sie die Druckfestigkeit der Unterkonstruktion beim Stapeln von halben Lagern.
Je ein Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) gestapelt
Je drei Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) mit VarioLager2 (Art.-Nr. 192169) und Fugenkreuz zur Rückdrehsicherung 4mm (Art.-Nr. 192145) gestapelt
Sechs Multilager+PLUS (Art.-Nr. 193074) mit VarioLager2 (Art.-Nr. 192169) und Fugenkreuz zur Rückdrehsicherung 4mm (Art.-Nr. 192145) gestapelt
Je ein halbes Multilager+PLUS (Art.-Nr. 193074) und Multilager (Art.-Nr. 193067) gestapelt
Ja, Plattenlager aus Weich-PVC sind UV-beständig. Und da ein Großteil des Lagers unter Platten verlegt wird, werden diese kaum der direkten Sonneneinstrahlung ausgesetzt.
Alle MAXI-Lager (teil- und stapelbar) können, egal in welcher Kombination, bis zu 6-fach übereinander gestapelt werden. Bitte beachten Sie die Druckfestigkeit der Unterkonstruktion beim Stapeln von halben Lagern.
MAXI-Lager 20/6x20 (Art. Nr. 145417), 1-fach
MAXI-Lager 20/6x20 (Art. Nr. 145417), 3-fach
MAXI-Lager 20/6x20 (Art. Nr. 145417), 5-fach
4fach gestapelt MAXI-Randstücke 20/4x20 (Art.-Nr. 145325), darauf ein MAXI-Randstück 10/4x10 (Art.-Nr. 135227)
Da das Fugenkreuz mit Rückdrehsicherung (Art.-Nr. 192145: 4mm, Art.-Nr. 192152: 6 mm) nur eine Fugensteghöhe von 15 mm hat, können auch Keramik- und Feinsteinzeugplatten mit einer Höhe von 18-20 mm problemlos darauf verlegt werden.(Bitte wenden Sie sich an Ihren Plattenhersteller, um sicher zu gehen, dass diese auf Plattenlagern verlegt werden können und halten Sie sich an die Herstellerempfehlungen.)
Bitte wenden Sie sich an Ihren Plattenhersteller, um sicher zu gehen, dass diese auf Plattenlagern verlegt werden können und halten Sie sich an die Herstellerempfehlungen.
Brandklasseneinstufung nach UL 94 = HB entspricht B2
MAXI 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)
MULTI / MULTI+PLUS 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)
STANDARD 50,0 kN je Viertelsegment * 4 = 200,00 kN pro Lager (Geprüft bei 23 °C und 50% relativer Luftfeuchte)VARIO /
VARIO MINI bei 35mm Zahnradhöhe = 19,2 kN je Zahnrad*4 = 78,80kN pro Lager
bei 50mm Zahnradhöhe = 13,6 kN je Zahnrad*4 = 54,40kN pro Lager
(Geprüft bei 23 °C und 50% relative Luftfeuchte)
Beim VARIO, VARIO MINI, MULTI und MULTI+PLUS kann durch Auflegen einer MAXI-Ausgleichsscheibe auf das Lager eine geringe Trittschalldämmung erzielt werden.
